எலக்ட்ரான் நுண்ணோக்கி

எலக்ட்ரான் நுண்ணோக்கி

தத்துவம்

துகள்களது அலை இயல்பின் நேரடி பயன்படாக இது அமைகிறது. எலக்ட்ரானின் அலை இயல்பினைப் பயன்படுத்தி, நுண்ணோக்கி ஒன்று வடிவமைக்கப்படுகிறது. இந்த நுண்ணோக்கி எலக்ட்ரான் நுண்ணோக்கி எனப்படும்.

ஒரு நுண்ணோக்கியின் பகுதிறன் ஆனது உருப்பெருக்க வேண்டிய பொருளின் மீது படும் ஒளியின் அலைநீளத்திற்கு எதிர்தகவில் அமையும். எனவே குறைந்த அலைநீளம் கொண்ட அலைகளைப் பயன்படுத்தும்போது அதிக பகுதிறனும் அதிக உருப்பெருக்கமும் கிடைக்கின்றன.

எலக்ட்ரானின் டி ப்ராய் அலைநீளம் ஆனது ஒளியியல் நுண்ணோக்கியில் பயன்படும் கண்ணுறு ஒளியின் அலைநீளத்தை விட மிகக் குறைவு (சில ஆயிரங்கள் குறைவு) ஆகும். இதன் விளைவாக, எலக்ட்ரான்களின் டி ப்ராய் அலைகளைப் பயன்படுத்தும் நுண்ணோக்கிகளின் பகுதிறன் ஆனது ஒளியியல் நுண்ணோக்கிகளை விட மிக அதிகமாகும். 2,00,000 மடங்கு உருப்பெருக்கத்தை அளிக்கும் எலக்ட்ரான்

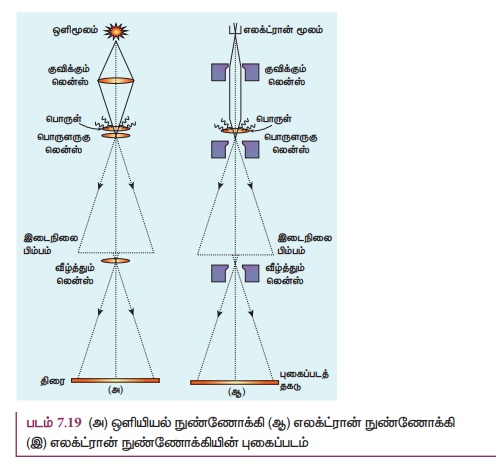

படம் 7.19 (அ) ஒளியியல் நுண்ணோக்கி (ஆ ) எலக்ட்ரான் நுண்ணோக்கி (இ) எலக்ட்ரான் நுண்ணோக்கியின் புகைப்படம்

நுண்ணோக்கிகள், ஆராய்ச்சிக்கூடங்களில் பொதுவாகப் பயன்படுத்தப்படுகின்றன.

வேலை செய்யும் விதம்

ஒளியியல் நுண்ணோக்கி மற்றும் எலக்ட்ரான் நுண்ணோக்கி ஆகியவற்றின் அமைப்பு மற்றும் வேலை செய்யும் விதம் ஒரே மாதிரியாக அமையும். ஆனால் சிறு வேறுபாடு: எலக்ட்ரான் கற்றையைக் குவிப்பதற்கு நிலைமின்புல அல்லது காந்தப்புல லென்சுகள் பயன்படுத்தப்படுகின்றன. தகுந்த வகையில் அமைக்கப்பட்ட மின்புலம் அல்லது காந்தப்புலம் வழியாகச் செல்லும் எலக்ட்ரான் கற்றையை விரிதலுக்கோ குறுகுதலுக்கோ உட்படுத்த முடியும். இதன் மூலம், எலக்ட்ரான் கற்றையைக் குவிப்பது செய்யப்படுகிறது (படம் 7.19).

எலக்ட்ரான் மூலத்திலிருந்து உமிழப்படும் எலக்ட்ரான்கள் உயர் மின்னழுத்த வேறுபாட்டினால் முடுக்கப்படுகின்றன. காந்தப்புல குவிக்கும் லென்சு (magnetic condenser lens) மூலம் எலக்ட்ரான் கற்றை இணைக் கற்றையாக மாற்றப்படுகிறது. இந்தக் கற்றை உருப்பெருக்கம் செய்ய வேண்டிய பொருள் வழியாகச் செல்லும் போது, அதன் பிம்பத்தைத் தாங்கிச் செல்கிறது.

காந்தப்புல பொருளருகு லென்சு (magnetic objective lens) மற்றும் காந்தப்புல வீழ்த்தும் லென்சு (magnetic projector lens) அமைப்புகளின் உதவியுடன் உருப்பெருக்கப்பட்ட பிம்பம் திரையில் தோற்றுவிக்கப்படுகிறது. எலக்ட்ரான் நுண்ணோக்கியானது பெரும்பாலும் அனைத்து அறிவியல் துறைகளிலும் பயன்படுகிறது.
