மின்மாற்றியின் அமைப்பு மற்றும் செயல்பாடு

மின்மாற்றி (TRANSFORMER)

மின்மாற்றி என்பது ஒரு சுற்றிலிருந்து மற்றொன்றிற்கு மின்திறனை அதன் அதிர்வெண் மாறாமல் மாற்றுவதற்குப் பயன்படும் கருவியாகும். இதில் கொடுக்கப்பட்ட மாறுதிசை மின்னழுத்த வேறுபாடு அதிகரிக்கிறது அல்லது குறைகிறது மற்றும் தொடர்புடைய சுற்றின் மின்னோட்டத்தை குறைத்தோ அல்லது அதிகரித்தோ இது நிகழ்கிறது.

குறைந்த மின்னழுத்த வேறுபாடு கொண்ட மாறுதிசை மின்னோட்டத்தை அதிக மின்னழுத்த வேறுபாடு கொண்ட மின்னோட்டமாக மாற்றினால், அது ஏற்று மின்மாற்றி எனப்படும். மாறாக, மின்மாற்றியானது அதிக மின்னழுத்த வேறுபாடு கொண்ட மாறுதிசை மின்னோட்டத்தை குறைந்த மின்னழுத்த வேறுபாடு கொண்ட மாறுதிசை மின்னோட்டமாக மாற்றினால் அது இறக்கு மின்மாற்றி எனப்படும்.

மின்மாற்றியின் அமைப்பு மற்றும் செயல்பாடு

தத்துவம்

அமைப்பு

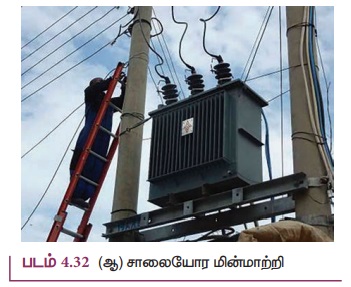

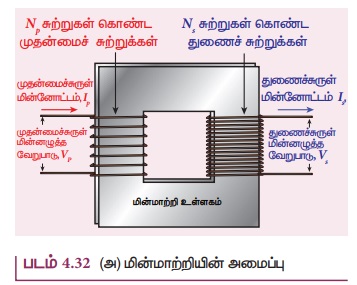

மின்மாற்றிகளின் எளிமையான அமைப்பில், மின்மாற்றி உள்ளகத்தின் மீது அதிக பரிமாற்று மின்தூண்டல் எண் கொண்ட இரு கம்பிச்சுருள்கள் சுற்றப்பட்டுள்ளன. பொதுவாக, உள்ளகமானது சிலிக்கன் எஃகு போன்ற நல்ல காந்தப் பொருளினால் செய்யப்பட்ட மெல்லிய தகடுகளால் கட்டமைக்கப்பட்டுள்ளது. கம்பிச்சுருள்கள் மின்னியலாக காப்பிடப்பட்டு இருந்தாலும், உள்ளகம் மூலம் காந்தவியலாக இணைக்கப்பட்டுள்ளன (படம் 4.32 (அ)).

மாறுதிசை மின்னழுத்த வேறுபாடு அளிக்கப்படும் கம்பிச்சுருள் முதன்மைச்சுருள் P எனப்படும். வெளியீடு திறன் எடுக்கப்படும் கம்பிச்சுருள் துணைச்சுருள் S எனப்படும்.

கட்டமைக்கப்பட்ட உள்ளகம் மற்றும் கம்பிச்சுருள்கள் ஆகியவை சிறப்பான மின்காப்பு மற்றும் குளிர்ச்சியை தரத்தகுந்த ஊடகத்தால் நிரப்பப்பட்ட கொள்கலனில் வைக்கப்பட்டுள்ளன.

செயல்பாடு

முதன்மைச்சுருளானது மாறுதிசை மின்னழுத்த மூலத்துடன் இணைக்கப்பட்டால், மெல்லியதகடுகளால் ஆன உள்ளகத்துடன் தொடர்பு கொண்ட காந்தப்பாயம் மாறுகிறது. காந்தப்பாயக்கசிவு இல்லையென்றால், முதன்மைச்சுருளோடு தொடர்புடைய காந்தப்பாயம் முழுவதும் துணைச்சுருளோடும் தொடர்பில் இருக்கும். இதன் பொருள் ஒரு சுற்று வழியே செல்லும் காந்தப்பாயம் மாறும் வீதம், முதன்மைச்சுருள் மற்றும் துணைச்சுருளுக்கு ஒரே அளவாக உள்ளது.

பாயமாற்றத்தின் விளைவாக, முதன்மைச்சுருள் மற்றும் துணைச்சுருள் இரண்டிலும் மின்னியக்குவிசைதூண்டப்படுகிறது. முதன்மைச்சுருளில் தூண்டப்படும் மின்னியக்கு விசை அல்லது பின்னோக்கிய மின்னியக்கு விசைε_p பின்வரும் சமன்பாட்டால் தரப்படுகிறது.

முதன்மைச்சுருளுக்கு அளிக்கப்படும் மின்னழுத்த வேறுபாடு v_p ஆனது பின்னோக்கிய மின்னியக்கு விசை சமமாகும். எனவே

உள்ளகத்தில் உள்ள மாறுதிசை காந்தப்பாயத்தின் அதிர்வெண் அளிக்கப்பட்ட மின்னழுத்த வேறுபாட்டின் அதிர்வெண்ணுக்கு சமமாகும். எனவே துணைச்சுருளில் தூண்டப்பட்ட மின்னியக்குவிசையும் அளிக்கப்பட்ட மின்னழுத்த வேறுபாட்டின்அதிர்வெண்ணையே கொண்டிருக்கும். துணைச்சுருளில் தூண்டப்படும் மின்னியக்கு விசைε_s பின்வருமாறு:

இங்கு N_p மற்றும் N_s என்பவை முறையே முதன்மைச்சுருள் மற்றும் துணைச்சுருள்களில் உள்ள சுற்றுகளின் எண்ணிக்கை ஆகும். துணைச்சுற்று திறந்த நிலையில் இருந்தால், ε_s =v_s இங்கு v_s என்பது துணைச்சுருள் இடையே உள்ள மின்னழுத்த வேறுபாடு ஆகும்.

சமன்பாடுகள் (4.24) மற்றும் (4.25) - இல் இருந்து,

இங்கு மாறிலி K ஆனது மின்னழுத்த மாற்ற விகிதம் எனப்படும். ஒரு இலட்சிய மின்மாற்றிக்கு

உள்ளீடு திறன் v_pi_p = வெளியீடு திறன் v_si_s

இங்கு i_p மற்றும் i_sஎன்பவை முறையே முதன்மைச்சுருள் மற்றும் துணைச்சுருளில் உள்ள மின்னோட்டம் ஆகும். எனவே,

சமன்பாடு 4.27-இல் உள்ள அளவுகளை அவற்றின் பெரும மதிப்புகளில் எழுதினால்

i) N_s > N_p (K> 1) எனில், V_s>V_p மற்றும் I_s< I_p ஆகும்.இந்த நேர்வு ஏற்று மின்மாற்றி ஆகும். இதில் மின்னழுத்த வேறுபாடு அதிகரிக்கிறது மற்றும் தொடர்புடைய மின்னோட்டம் குறைகிறது.

ii) N_s<N_p (K<1) எனில், V_s<V_p மற்றும் I_s>I_p ஆகும். இது இறக்கு மின்மாற்றி ஆகும். இதில் மின்னழுத்த வேறுபாடு குறைகிறது மற்றும் தொடர்புடைய மின்னோட்டம் அதிகரிக்கிறது.

மின்மாற்றியின் பயனுறுதிறன் (Efficiency of a transformer)

மின்மாற்றியின் பயனுறுதிறன்  என்பது பயனுள்ள வெளியீடு திறனுக்கும் உள்ளீடு திறனுக்கும் உள்ளதகவு எனவரையறுக்கப்படுகிறது.

மின்மாற்றிகள் அதிக பயனுறு திறன் கொண்ட கருவிகள் ஆகும். 96-99% என்ற வரம்பில் இவற்றின் பயனுறு திறன் அமையும். மின்மாற்றிகளில் உள்ள பல்வேறு ஆற்றல் இழப்புகள், அவற்றை 100% பயனுறு திறன் கொண்டதாக இருக்க அனுமதிக்காது.
