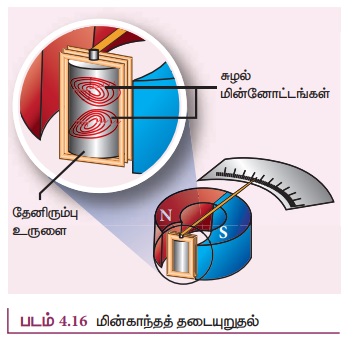

சுழல் மின்னோட்டங்கள்

தன் மின்தூண்டல் (SELF-INDUCTION)

அறிமுகம்

மின்தூண்டி என்பது அதன் வழியாக மின்னோட்டம் பாயும்போது காந்தப்புலத்தில் ஆற்றலைச் சேமிக்க உதவும் ஒரு சாதனம் ஆகும். படம் 4.17 இல் காட்டியுள்ள கம்பிச்சுருள்கள், வரிச்சுருள்கள் மற்றும் வட்ட வரிச்சுருள்கள் ஆகியவை வழக்கமான எடுத்துக்காட்டுகள் ஆகும்.

மின்தூண்டல் என்பது ஒரு சுற்றில் பாயும் மின்னோட்ட மாற்றத்தின் காரணமாக (தன் மின்தூண்டல்) அல்லது அதனுடன் காந்தவியலாக தொடர்புள்ள அருகமை சுற்றில் பாயும் மின்னோட்ட மாற்றத்தின் காரணமாக (பரிமாற்று மின்தூண்டல்) மின்னியக்கு விசையை உருவாக்கும் மின்தூண்டின் பண்பாகும். தன் மிந்தூண்டல் மற்றும் பரிமாற்று மின்தூண்டல் பற்றி நாம் அடுத்த பகுதியில் கற்கலாம்.

தன் மின்தூண்டல்

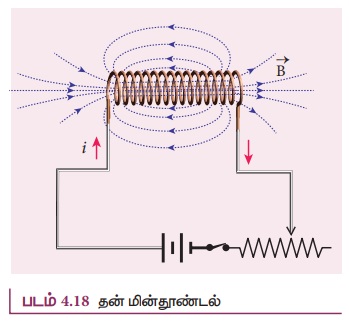

ஒரு கம்பிச்சுருள் வழியே பாயும் மின்னோட்டம் அதனைச் சுற்றி ஒரு காந்தப்புலத்தை உருவாக்கும். எனவே, காந்தப்புலத்தின் காந்தப்பாயமானது அந்த கம்பிச்சுருளுடனேயே தொடர்பு கொண்டிருக்கும். மின்னோட்டத்தை மாற்றுவதன் மூலம் இந்த பாயம் மாற்றப்பட்டால், அதே கம்பிச்சுருளில் ஒரு மின்னியக்குவிசைதூண்டப்படுகிறது (படம் 4.18). இந்த நிகழ்வு தன் மின்தூண்டல் எனப்படும். தூண்டப்பட்ட மின் இயக்குவிசையானது தன் மின்தூண்டப்பட்ட மின்னியக்கு விசை என அழைக்கப்படுகிறது.

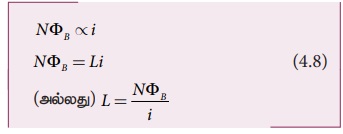

N சுற்றுகள் கொண்ட கம்பிச்சுருளில் ஒவ்வொரு சுருளோடு தொடர்புடைய காந்தப்பாயம் Ø_B எனக்கொண்டால், கம்பிச்சுருளோடு தொடர்புடைய மொத்த காந்தப்பாயமானது (NØ_B) p பாயத்தொடர்பு), கம்பிச்சுருளில் பாயும் மின்னோட்டத்திற்கு நேர்த்தகவில் உள்ளது.

விகித மாறிலி ட கம்பிச்சுருளின் தன் மின்தூண்டல் எண் அல்லது தன் மின்தூண்டல் குணகம் என அழைக்கப்படுகிறது. i = 1A எனில், L = NØB கம்பிச்சுருளின் தன் மின்தூண்டல் எண் அல்லது சுருக்கமாக மின்தூண்டல் என்பது 1A மின்னோட்டம் பாயும்போது அக்கம்பிச்சுருளில் ஏற்படும் பாயத்தொடர்பு எனப்படும்.

மின்னோட்டம் i நேரத்தைப் பொருத்து மாறினால், அதில் ஒரு மின்னியக்கு விசை தூண்டப்படுகிறது. பாரடேயின் மின்காந்தத் தூண்டல் விதியிலிருந்து இந்த கம்பிச்சுருளில் தன் மின்தூண்டப்பட்ட மின்னியக்கு விசையானது

மேற்கண்டசமன்பாட்டில் உள்ள எதிர்குறியானது தன் மின்தூண்டப்பட்ட மின்னியக்கு விசை நேரத்தைப் பொருத்து மின்னோட்டம் மாறுவதை எப்போதும் எதிர்க்கிறது என்பதை உணர்த்துகிறது. di/dt=1As^-1, எனில் L =-εகம்பிச்சுருள் ஒன்றில் மின்னோட்டம் மாறும் வீதம் 1 AS^-1 எனும் போது அக்கம்பிச்சுருளில் தூண்டப்படும் எதிர் மின்னியக்கு விசை கம்பிச்சுருளின் தன் மின்தூண்டல் எண் எனவும் வரையறுக்கப்படுகிறது

மின்தூண்டலின் அலகு

மின்தூண்டல் ஒரு ஸ்கேலர் ஆகும். இதன் அலகு Wb A^-1அல்லது VsA^-1. இது ஹென்றி (H) எனவும் அளவிடப்படுகிறது.

மின்தூண்டலின் பரிமாண வாய்ப்பாடு ML² T^-2A^-2

எனவே, கம்பிச்சுருள் ஒன்றில் பாயும் 1A மின்னோட்டம் ஓரலகு பாயத்தொடர்பை உருவாக்கினால், அக்கம்பிச்சுருளின் தன் மின்தூண்டல் எண் ஒரு ஹென்றி ஆகும்.

எனவே, கம்பிச்சுருள் ஒன்றில் மின்னோட்டம் மாறும் வீதம் 1As^-1 எனும் போது, கம்பிச்சுருளில் தூண்டப்படும் எதிர் மின்னியக்குவிசை 1V என அமையுமானால் அக்கம்பிச்சுருளின் தன் மின்தூண்டல் எண் ஒரு ஹென்றி ஆகும்.

மின்தூண்டலின் முக்கியத்துவம்

11 ஆம் வகுப்பில் நாம் நிலைமம் பற்றி அறிந்துகொண்டோம். நேர்க்கோட்டு இயக்கத்தில் நேர்க்கோட்டு நிலைமத்தின் அளவாக நிறை உள்ளது. அதே வகையில் வட்ட இயக்கத்தில் சுழல் நிலைமத்தின் அளவாக நிலைத்திருப்புத்திறன் உள்ளது (XI இயற்பியல் பாடப்புத்தகத்தில் பகுதிகள் 3.2.1 மற்றும் 5.4 ஐக் காண்க). பொதுவாக, நிலைமம் என்பது அதன் நிலையில் ஏற்படும் மாற்றத்தின் எதிர்ப்பு எனப்படுகிறது.

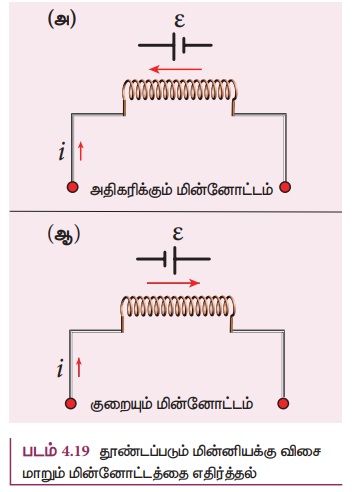

இயந்திரவியல் இயக்கத்தில் நிறை மற்றும் நிலைமத்திருப்புத்திறன் ஆற்றும் அதே பங்கினை ஒரு மின்சுற்றில் மின் தூண்டல் ஆற்றுகிறது. ஒரு சுற்று மூடப்பட்டால், அதிகரிக்கும் மின்னோட்டம் ஒரு மின்னியக்கு விசையைத் தூண்டுகிறது. இந்த மின்னியக்கு விசை சுற்றில் ஏற்படும் மின்னோட்ட அதிகரிப்பை எதிர்க்கிறது (படம் 4.19(அ)) இதேபோல் ஒரு சுற்று திறக்கப்பட்டால், குறையும் மின்னோட்டம் எதிர்த்திசையில் ஒரு மின்னியக்கு விசை தூண்டுகிறது. அது தற்போது மின்னோட்டம் குறைவதை எதிர்க்கிறது (படம் 4.19 (ஆ)) இவ்வாறாக, கம்பிச்சுருளின் மின்தூண்டல் மின்னோட்டத்தில் ஏற்படும் எந்த மாற்றத்தையும் எதிர்த்து அதன் தொடக்க நிலையிலேயே பராமரிக்க முயலுகிறது. எனவே, இது மின்நிலைமம் எனவும் அழைக்கப்படுகிறது.
